设备说明

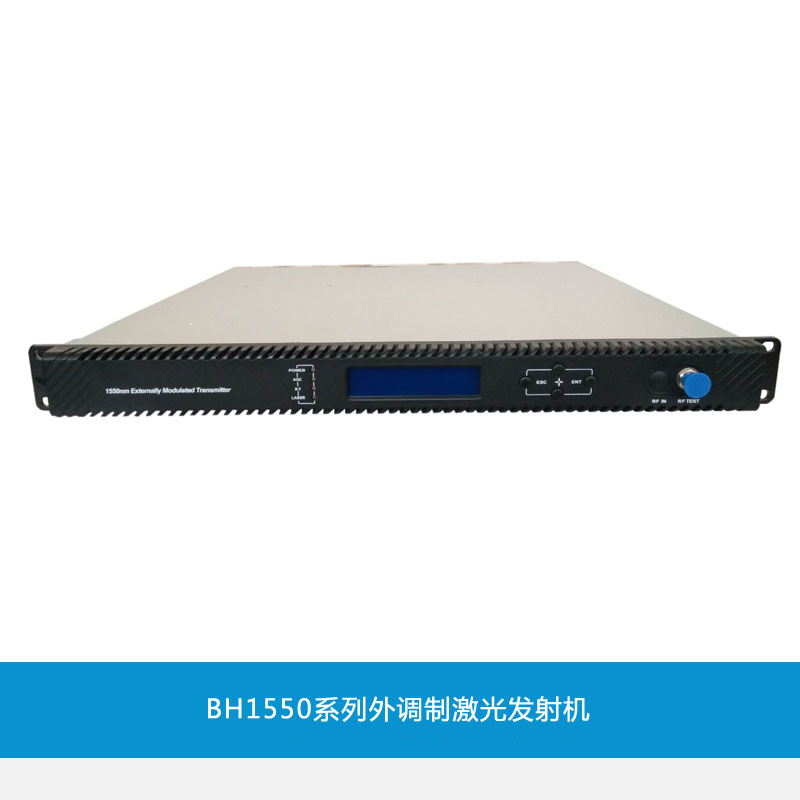

       1550nm外调制光发射机是在1550nm直调式光发射机基础上研发的，以其高性能，高可靠和优异的性能价格比，广泛用于大中型有线电视干线和分配网，及WDM系统及CFG色散补偿系统，是构建大中型CATV光纤传输网络的重要设备。根据其调制器的不同，传输距离略有不同。

       1550nm外调制光发射机注重产品成本，是经济型的外调制发射机。采用JDSU单纤调制器，满足用户点对点传输，SBS值可控制16dBm,(模拟信号传输>50km，数字信号>75km)的要求，可级后长距离放大，是分局二级服务区1550nm光发射机的理想选择。

       1550nm外调制光发射机采用OCLARO双纤调制器，满足用户点对点的长距离传输，SBS值可控制在18dBm(模拟信号传输>75km，数字信号传输>100km)，级后长距离放大的需求；解决了干线和分配网的传输。

       1550nm外调制光发射机采用JDSU双纤调制器，适用于点对点远距离传输,SBS值控制在19dBm（模拟信号传输>100km，数字信号传输>150km）且EDFA放大失真小，适合长距离放大；是构建大中型HFC网络的最佳选择。

功能特点

■19”1U高度标准机架，前面板内嵌蓝屏LCD显示器，能精确显示设备的各项工作参数和故障信息，并配有国标II类应答器，可通过网络实现网管监控。

■外调制技术无激光啁啾，极低的色散失真，带内均有良好的特性，可高达47~1080MHz工作带宽。

■射频信号通过ＣTB,CSO预失真电路，使各项非线性指标达到最优。

■窄线宽（Type=1MHz）、低噪声、DFB连续波激光器（美国原装AOI激光器），LiNbo3外调制器做信号调制，优化的相位调制技术，保证了系统COS性能指标优异的情况下提高入纤光功率,增加传输距离。

■内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。

■可支持热插拔双电源，可选择48V或220V。

■优越的SBS抑制电路，阈值(13-18dBm)步进0.5dB连续可调，方便用户用在不同的网络内。

■RF增益AGC/MGC模式现场可选，OMI可现场化拥有标准的RS232通信接口和SNMP网络管理，实现备份与维护，有利于客户维修。　

技术参数

■光发射波长：1540~1563nm

■输出功率： 1*2-1*9dB 2*5-2*9dB

■等效噪声强度：≤160dB/Hz

■激光线宽： ≤1

■边摸抑制比：≥45

■光输出口：1/2(可选)

■光连接器形式：FC/APC&SC/APC

■射频AGC控制范围：±10dBm

■射频范围：47-862 &1080MHz

■平坦度：≤0.75dB

■射频输入信号电平：18~28dBuV

■射频输入阻抗：75Ω

■射频输入反射损耗：≥16dB

■CNR：≥53dB

■CTB：≥65dB

■CSO：≥65dB

■SBS抑制：13,16dBm可调

■网管接口：RJ45 &RS232

■工作温度：-5~65℃

■产品净尺寸483×455×44mm

■电源电压220V（160~265V &48V(30~72V)
