产品说明

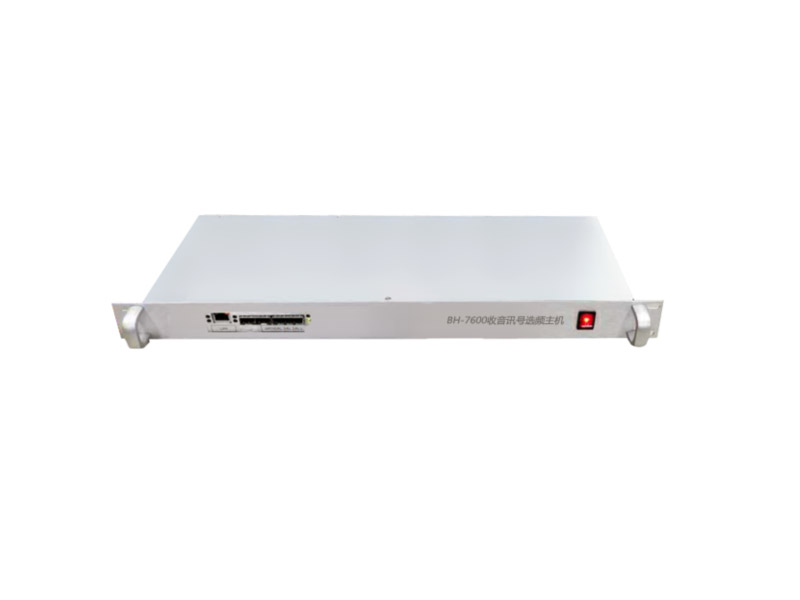

BH-7600收音讯号选频主机是收音讯号放大系统前端设备，采用SDR软件无线电、数字选频采样、动态增益调整、CDR数码应急通播、射频信号数字化等先进技术，可实现对多达16个FM频率选择处理。该设备将射频数字化后采用光纤基带拉远传输。本设备具有光旁路功能，支持自多种组网结构，采用自愈环结构组网，当某条光缆出现断裂时，系统可利用光旁路功能自动调整链路，保证断裂光缆后面的光放大器正常运行,监控软件会报告定位故障光缆方便及时维修。

功能特性

■工作频带:87.5～108MHz 20.5MHz(定制)

■最大载波数:16

■信道带宽:150KHz

■最低可设置步进100KHz

■增益(AGC关):天线输入端42dB±2dB（增加LNA）; 插播端5dB±2dB

■增益调节及步长:0dB～50dB可调，1dB步进

■增益调节误差(1dB):20-50dB ≤±1.5dB

■带内波动:≤3.0dB p-p

■ 信道内波动:≤0.5dB p-p

■信道内（150KHz）

■ 输出功率（最大）:-5dBm±1dB

■多载波总功率

■ 自动电平控制范围:≥20dB

■信道自动均衡范围:±15dB

■插播频率设置范围:80～120MHz

■互调: ≤-55dBc @ P0=-5dBm   @75KHz

■频率稳定度: 0.05ppm

■下行带内载波泄露抑制:≥60dBc

■时延:≤5us可定制

■带外抑制（选频）:F0±150KHz ≥20dBc;F0±170KHz ≥45dBc;F0±180KHz ≥70dBcf_offset偏移中心频率

■杂散发射:有效工作频带内杂散发射≤-60dBc

■驻波比: 输入≤1.30

■光环路功能:支持

■光收发告警功能:支持

■模块端口数:REC支持4光口

■光模块速率:1.25Gb/s

■组网功能:星型、链型、环型及混合组网等

■软件升级:支持远程在线升级,支持任意节点升级

■射频接头:N-50Ω

■ 工作电压:220ACV±20% ，50Hz

■工作温度:-40℃～+55℃

■ 工作气压:70KPa～106KPa
